Plaque braille et pictogramme PMR, signalétique accessible gravée

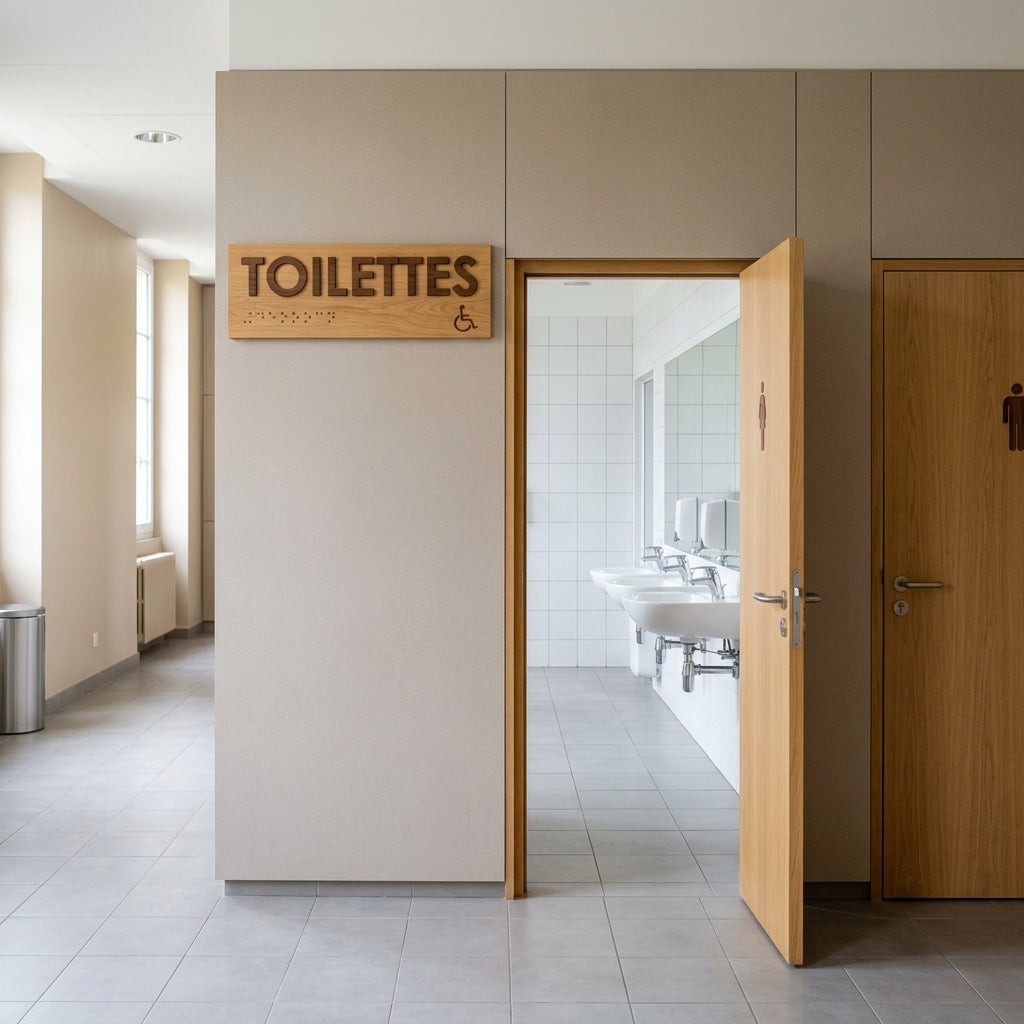

Plaque de signalétique PMR gravée dans notre atelier de Charente, avec braille en billes insérées et pictogramme d'accessibilité. Pour équiper les sanitaires, les bureaux, les chambres, les ascenseurs et les circulations d'un ERP, d'une mairie, d'un cabinet, d'un hôtel ou d'une résidence. Une plaque à l'unité, ou un bâtiment entier.

Un braille en billes insérées, pas un braille imprimé

C'est ce qui sépare une vraie plaque braille d'une plaque décorative. Nous perçons la plaque au diamètre exact de chaque point, puis nous insérons les billes une à une, qui viennent affleurer en demi-sphère. Le point est dur, régulier, il se lit au doigt et il ne s'écrase pas. Un braille simplement imprimé ou creusé ne se lit pas : les doigts glissent dessus. C'est la partie technique du métier, et c'est pour cela que peu d'ateliers la font.

Les cotes que nous respectons

• Point braille de 1,5 mm de diamètre
• Entraxe de 2,5 mm entre les points d'une même cellule
• Entraxe de 6,2 mm entre deux cellules
• Braille intégral par défaut, braille abrégé sur demande
• Acrylique bi couche 3,2 mm teintée dans la masse : la gravure traverse la couche de surface et révèle la couche du dessous. Rien n'est imprimé, donc rien ne s'efface, même après des années de produit désinfectant

À quelle hauteur pose-t-on une plaque braille ?

Entre 1,40 m et 1,60 m du sol fini, à hauteur de main d'une personne debout, et sur le mur du côté de la poignée plutôt que sur le vantail, pour qu'on puisse la lire sans recevoir la porte. Toutes les plaques d'un même bâtiment se posent à la même hauteur : c'est ce qui permet à une personne aveugle de les trouver sans les chercher. Référence : le document AFNOR BP P 96-104 sur la signalétique de repérage et d'orientation dans les établissements recevant du public.

Le contraste, le point que l'on oublie

Une plaque de ce type sert aussi, et surtout, aux personnes malvoyantes, bien plus nombreuses que les personnes aveugles. Le contraste entre la gravure et le fond, puis entre la plaque et son mur, compte donc autant que le braille. Sur un mur clair, prenez un fond foncé ; sur un mur foncé, un fond clair. Si le choix nous paraît risqué, nous vous le disons au moment du bon à graver, avant de graver quoi que ce soit.

Huit formats, vingt matières

• 10 × 10 cm : un pictogramme seul, à côté d'une porte ou sur une banque d'accueil
• 20 × 10 et 30 × 10 cm : un nom de salle, un numéro de bureau ou de chambre, avec sa ligne de braille
• 15 × 15 et 20 × 20 cm : le format courant des sanitaires, pictogrammes, mention et braille
• 30 × 15 et 30 × 20 cm : plusieurs lignes, plusieurs pictogrammes, une direction
• 40 × 30 cm : un panneau d'accueil, un plan de niveau, une consigne

Vingt matières en acrylique bi couche : huit finitions aspect métal, de l'argent brossé à l'or et au bronze, pour les halls et les cabinets ; douze teintes unies, du blanc au bordeaux, quand il faut du contraste franc ou un code couleur par étage. Le second terme du nom est toujours la couleur révélée par la gravure : « Noir, gravure blanche » veut dire plaque noire et texte blanc.

Gravure en creux ou lettrage en relief

Le lettrage gravé en creux est le standard : la fraise traverse la couche de surface, la couleur du dessous apparaît, le contraste est net et la plaque se nettoie sans précaution. Le lettrage en relief est l'option, à +14 € quel que soit le format : les caractères et le pictogramme deviennent saillants et se lisent au doigt, comme le braille. Certains cahiers des charges de marchés publics l'exigent, en particulier sur les portes et les mains courantes. Le choix se fait dans le menu « Lettrage », le prix se met à jour tout seul.

Pose

Adhésif double face haute tenue au dos, fourni, ou perçages avec cache-vis inox sur demande, sans supplément. Sur une surface lisse et non poreuse, l'adhésif suffit et tient des années. Sur du crépi, de la pierre, du bois brut ou du béton, il faut percer : nous vous fournissons alors un gabarit de perçage à l'échelle 1.

Équiper un bâtiment entier

Au-delà de quelques plaques, demandez-nous un devis : nous reprenons le plan de repérage, nous harmonisons les formats et les hauteurs, et le prix devient dégressif. Nous travaillons avec des mairies, des collectivités, des bailleurs, des cabinets médicaux et des hôtels. Pour les établissements publics, facturation par mandat administratif et dépôt de la facture sur Chorus Pro.

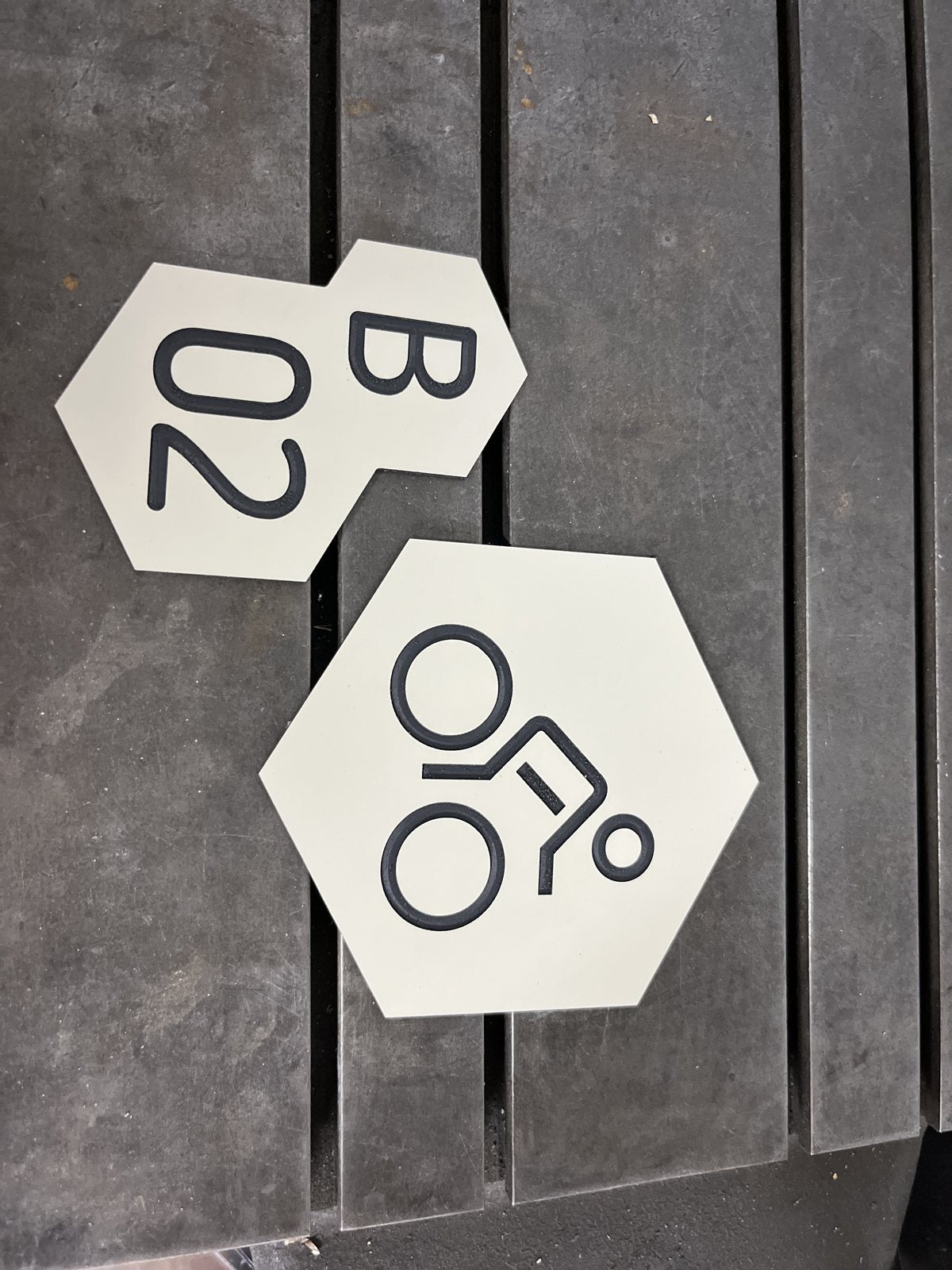

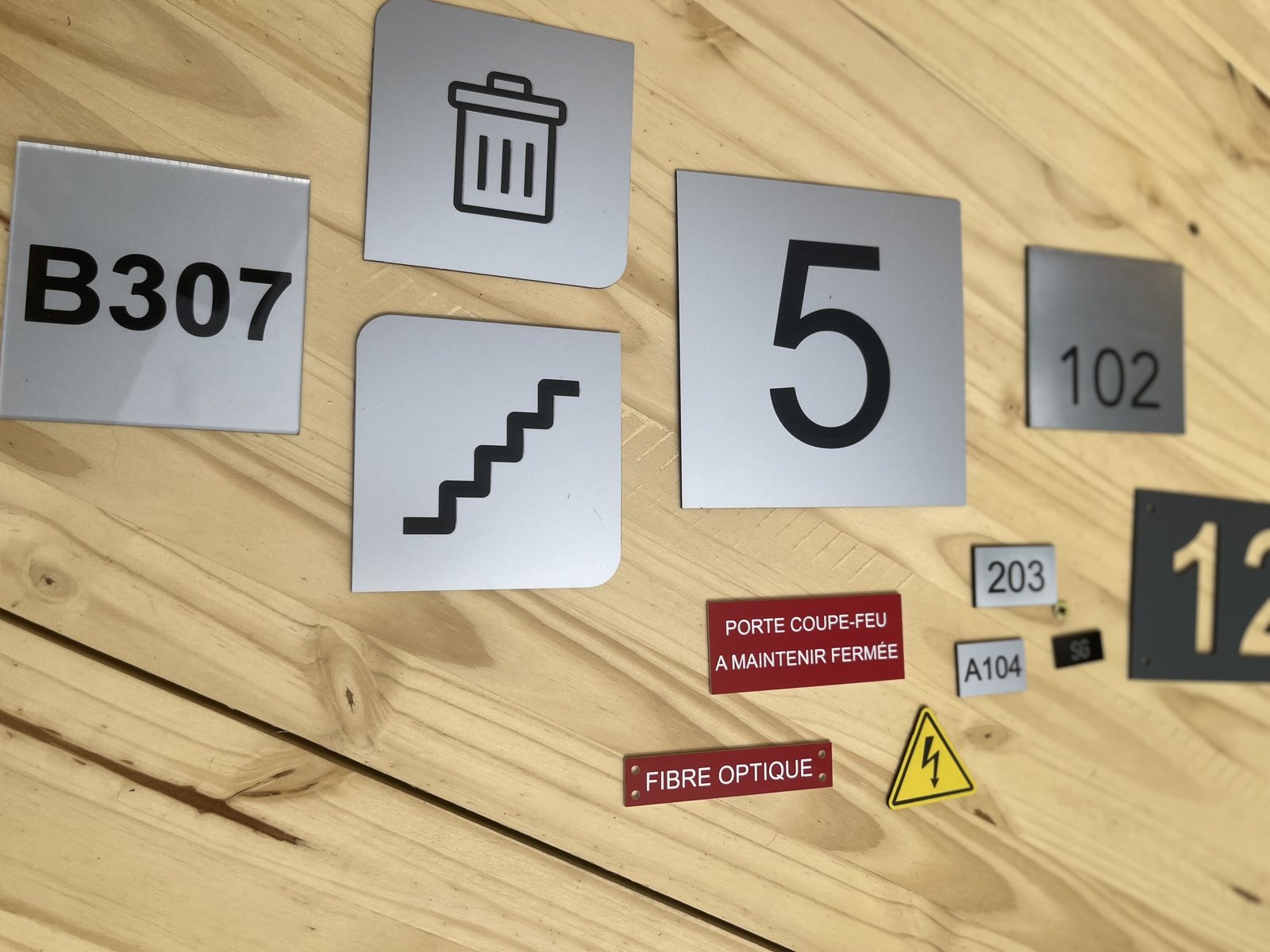

Voir aussi la signalétique de sécurité et d'évacuation, la numérotation de portes et toute la signalétique intérieure gravée.

Questions fréquentes

Le braille est-il obligatoire dans un ERP ?
Aucun texte n'impose du braille sur toutes les portes. Il est en revanche exigé sur les commandes d'ascenseur par la norme NF EN 81-70, et l'arrêté du 20 avril 2017 impose que l'information permanente soit accessible à tous, ce qui conduit la plupart des maîtres d'ouvrage à équiper au minimum les sanitaires, les numéros de bureau ou de chambre et les points d'accueil. Quand aucun texte ne l'impose, nous vous le disons aussi.

Quel délai ?
Bon à graver sous 24 h ouvrées, puis fabrication en 5 à 8 jours ouvrés après votre validation écrite. Rien ne part en machine sans votre accord.

Que devez-vous nous fournir ?
Le texte exact tel qu'il doit être gravé, le pictogramme souhaité, et le format. Nous nous chargeons de la transcription en braille et de la mise en page. Si vous avez une charte de signalétique, envoyez-la, nous la suivons.

Faites-vous les caractères en relief ?
Oui. Le braille est toujours en relief, en billes insérées ; les caractères et pictogrammes en relief sont une option, à choisir dans le menu « Lettrage » ci-dessus, pour 14 € de plus quel que soit le format. Les lettres et le pictogramme sont alors saillants sur la plaque, et se lisent au doigt comme le braille. C'est ce que demandent certains cahiers des charges de marchés publics : autant le prévoir avant la commande plutôt que de faire refuser la plaque à la réception.

Et si mon format n'est pas dans la liste ?
Nous fabriquons à la cote. Indiquez vos dimensions dans la demande de devis, nous chiffrons sous 24 h ouvrées.

Maquette offerte, fabrication française en Charente, savoir-faire de graveur depuis 1886. Une question sur un projet ? 07 70 27 80 38.
